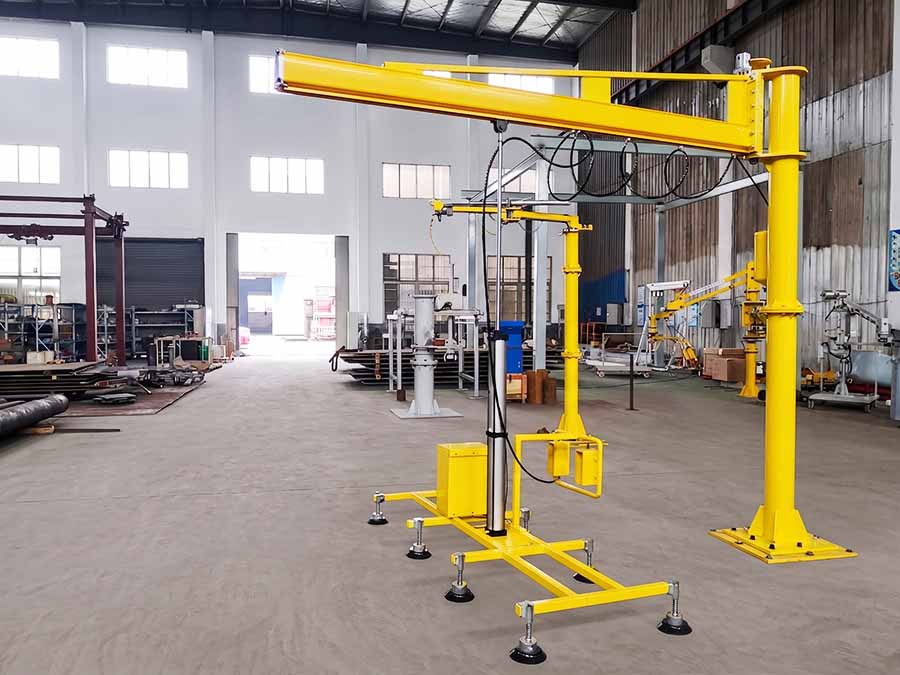

Was ist ein fundamentloser Auslegerkran?

A Fundamentloser Auslegerkranist ein freistehendes Hebesystem, das ohne ein separat erstelltes Betonfundament betrieben werden kann. Anstatt die Kippkräfte durch eingebettete Ankerbolzen auf ein speziell dafür gebautes Fundament zu übertragen, wird zur Aufrechterhaltung der Stabilität eine technische Basisanordnung verwendet, die üblicherweise eine breite Stahlbasis, ein integriertes Gegengewicht oder ein Ballastsystem umfasst.-

Diese Konstruktion wird dort eingesetzt, wo ein herkömmlicher, auf einem Fundament montierter Auslegerkran unpraktisch ist, z. B. in gemieteten Einrichtungen, fertiggestellten Werkstätten, temporären Produktionsbereichen und Arbeitsplätzen, an denen Bauarbeiten den Betrieb unterbrechen würden. Er kann eine lokale Hebeabdeckung bieten, ohne dass ein neues Betonfundament hinzugefügt werden muss, er ist jedoch kein universeller Ersatz für einen Kran mit festem Ausleger. Vor der Auswahl müssen Bodenbeschaffenheit, Lastweg, Arbeitsradius, Einsatzzweck und vorgesehener Standort beurteilt werden.

Ein Auslegerkran ohne Fundament kann auch als Gegengewichtskran bezeichnet werdenAuslegerkran, Basis-montierter Auslegerkran, tragbarer Auslegerkran, oderfreistehender Schwenkkranohne Fundament. Diese Begriffe sind nicht immer austauschbar. Die tatsächliche Konfiguration sollte anhand des strukturellen Designs und der beabsichtigten Verwendungsmethode bestätigt werden.

Mast oder Säule

Der vertikale Mast trägt den Auslegerarm und überträgt vertikale, horizontale und Kipplasten in die Grundstruktur. Je nach Ausführung kann es sich um eine vorgefertigte Stahlsäule oder einen strukturellen Rohrabschnitt handeln.

Auslegerarm

Der horizontale Ausleger sorgt für den Arbeitsradius. Abhängig von der erforderlichen Last, Reichweite und Durchbiegungskontrolle kann es sich um einen freitragenden Balken oder einen Fachwerkarm handeln. Der Arm dreht sich um den Mast, um einen definierten Arbeitsbereich abzudecken.

Hebezeug und Trolley

Ein manueller oder motorbetriebener Hebezeug hebt und senkt die Last. Eine Laufkatze bewegt das Hebezeug entlang des Auslegerarms, wobei die Konstruktion eine Bewegung vorsieht. Hebezeugtyp, Steuermethode, Hubgeschwindigkeit und Leistungsanforderungen sollten für die Handhabungsaufgabe ausgewählt werden und nicht unabhängig voneinander.

Schwenkmontage

Die Schwenkeinheit ermöglicht die Drehung des Auslegerarms. Die Drehung kann manuell, unterstützt oder angetrieben erfolgen. Sein nutzbarer Drehwinkel kann durch die physische Anordnung, die Basisanordnung, in der Nähe befindliche Geräte und den sicheren Reiseabstand begrenzt sein.

Fundamentlose Basis

Die Basis ist das bestimmende Merkmal des Systems. Es ist so konstruiert, dass es dem Moment standhält, das entsteht, wenn eine schwebende Last am äußeren Ende des Auslegerarms wirkt. Eine fundamentlose Basis kann Folgendes umfassen:

• Ein breiter Stahlgrundrahmen, der die Last auf den tragenden Boden verteilt.
• Gegengewichte oder eine gezielte Ballastanordnung.
• Ausleger oder Stabilisierungselemente, bei denen die Anwendung eine größere Grundfläche erfordert.
• Hebe- oder Mobilitätsvorschriften für Konfigurationen, die beim Entladen verschoben werden sollen.

Die Basis sollte niemals als generische Plattform behandelt werden. Seine Geometrie, Gewichtsverteilung, Verbindungsdetails und zulässige Betriebskonfiguration stehen in direktem Zusammenhang mit der Stabilität des Krans.

Ein Auslegerkran ohne Fundament folgt der gleichen grundlegenden Hebesequenz wie ein herkömmlicher Auslegerkran. Das Hebezeug hebt die Last an, die Laufkatze positioniert sie entlang des Arms und der Ausleger dreht sich, um die Last in den gewünschten Bereich zu bringen.

Der Unterschied liegt darin, wie die Struktur den resultierenden Kräften standhält. Wenn eine Last vom Mast weggehoben wird, entsteht ein Kippmoment. Ein Festsäulenschwenkkran überträgt dieses Moment normalerweise über sein Ankersystem in ein geplantes Betonfundament. Ein Auslegerkran ohne Fundament nutzt seine Grundfläche und sein Gegengewichtssystem, um dem Moment standzuhalten und gleichzeitig die Reaktionen auf den tragenden Boden zu verteilen.

Aus diesem Grund kann die Kapazität nicht isoliert betrachtet werden. Die Last am Haken, die Reichweite, das Gewicht des Hebezeugs und der Laufkatze, dynamische Effekte während der Handhabung und die Grundkonfiguration beeinflussen alle den Betriebszustand. Der Kran darf nur im Rahmen der für das jeweilige System bereitgestellten Lasttabelle, Bedienungsanleitung und genehmigten Installationsanordnung verwendet werden.

Ein fundamentloser Schwenkkran wird durch sein Installationskonzept und nicht durch eine Standardgeometrie definiert. Zu den allgemeinen Merkmalen gehören:

• Nach Genehmigung des tragenden Bodens und der vorgesehenen Konfiguration ist kein separates Stahlbetonfundament erforderlich.
• Um ein Umkippen zu verhindern, wird ein integriertes Gegengewicht oder Ballast verwendet.
• Eine selbst-tragende Basis verteilt die Reaktionen über die gesamte Bodenfläche.
• Rund um den Mast ist eine örtlich begrenzte kreisförmige oder halbkreisförmige Hebeabdeckung vorgesehen.
• Das System kann für Einrichtungen geeignet sein, in denen dauerhafte bauliche Veränderungen eingeschränkt sind.
• Einige Konfigurationen können nach dem Entladen des Krans neu positioniert und für die Bewegung gesichert werden.

Mobilität sollte sorgfältig interpretiert werden. Ein Auslegerkran ohne Fundament ist nicht unbedingt ein Mobilkran und sollte nicht mit schwebender Last bewegt werden, es sei denn, der Hersteller hat diese Betriebsart ausdrücklich vorgesehen und genehmigt.

Reduzierte Bauarbeit

Der Hauptvorteil besteht in der Möglichkeit, lokale Hebeabdeckungen hinzuzufügen, ohne ein spezielles Fundament zu errichten. Dies kann Störungen reduzieren, wenn der Werkstattboden bereits fertiggestellt ist oder der Zugang für Bauarbeiten eingeschränkt ist.

Geeignet für anpassbare Layouts

Fertigungszellen, Wartungshallen, Montagelinien und Verpackungsstationen ändern sich oft im Laufe der Zeit. Ein Auslegerkran ohne Fundament kann in Betracht gezogen werden, wenn der Hebepunkt möglicherweise mit dem Arbeitsablauf verschoben werden muss, vorbehaltlich der Beurteilung jedes vorgeschlagenen Standorts.

Lokale Handhabung am Arbeitsplatz

Der Kran kann einen definierten Arbeitsplatz bedienen, ohne die gesamte Fläche eines Laufkrans einzunehmen. Es wird häufig für wiederholtes Heben zwischen einer Maschine, einem Tisch, einer Vorrichtung, einer Palette oder einer Wartungsposition in Betracht gezogen.

Möglicherweise geringerer Installationsumfang

Wenn ein geeigneter Boden verfügbar ist, können bei der Installation Aushub- und Fundamentaushärtungsarbeiten vermieden werden. Der technische Aufwand entfällt dadurch nicht. Die Bodenkapazität, der Zustand der Bodenplatte, die Untergrundversorgung, die Zugangsfreigabe und der sichere Standort des Sockels müssen noch überprüft werden.

Fundamentlose Schwenkkrane werden im Allgemeinen eher für lokale, wiederholte Handhabungsaufgaben als für den Materialtransport über große Entfernungen in Betracht gezogen. Mögliche Anwendungen sind:

• Montage- und Untermontagestationen.
• Be- und Entladen der Maschine.
• Wartungswerkstätten und Servicestationen.
• Werkzeug-, Vorrichtungs- und Komponentenhandhabung.
• Arbeitsbereiche für Verpackung, Zusammenstellung und Versand.
• Pilotproduktionslinien und temporäre Arbeitszellen.
• Gemietete oder gemeinsam genutzte Industrieräume, bei denen bauliche Veränderungen begrenzt sind.

Der Einsatz sollte anhand der Belastungseigenschaften sowie des nominellen Hubgewichts beurteilt werden. Lange, außermittige, flexible, heiße, gefährliche oder instabile Lasten können zusätzliche Anforderungen an die Handhabung stellen und erfordern möglicherweise eine andere Hebelösung.

A fester Auslegerkrankann die geeignetere Lösung sein, wenn der Kran über einen längeren Zeitraum an einem Ort bleibt, die Bodenfläche begrenzt ist oder die vorgesehene Belastung und das Lastmoment eine Basis mit Gegengewicht ineffizient machen. Die richtige Wahl hängt vom Standort und dem Handhabungsprozess ab, nicht nur von der Installationsmethode.

Von der Hebeaufgabe nach außen sollte ein fundamentloser Schwenkkran ausgewählt werden. Beginnen Sie mit dem zu handhabenden Gegenstand und bewerten Sie dann die Arbeitsumgebung und die Supportbedingungen.

1. Definieren Sie die tatsächliche Last

Notieren Sie die maximal angehobene Masse, das Gewicht der Hebevorrichtung, die Abmessungen der Last, den Schwerpunkt und die Häufigkeit der Handhabung. Die erforderliche Kapazität muss alle am Haken hängenden Gegenstände berücksichtigen, nicht nur das bewegte Produkt.

2. Bestimmen Sie die erforderliche Reichweite und Abdeckung

Identifizieren Sie die am weitesten entfernten Aufnahme- und Ablagepunkte. Eine zu große Reichweite erhöht das Kippmoment und kann die erforderliche Basis vergrößern oder die praktische Eignung einer fundamentlosen Anordnung verringern. Wählen Sie nur die Reichweite aus, die für den Arbeitsbereich erforderlich ist.

3. Bewerten Sie den Boden und die verfügbare Stellfläche

Überprüfen Sie, ob der Boden die vorgeschlagenen Bodenreaktionen tragen kann und ob genügend Platz für den Boden und die Gegengewichte vorhanden ist. Ein kompakter Arbeitsplatz bedeutet nicht automatisch, dass auch ein Schwenkkran ohne Fundament passt.

4. Wählen Sie Hebezeug, Laufkatze und Rotationsmethode

Ziehen Sie je nach Lastgewicht, Hubfrequenz, Bedienerergonomie, Positionierungsgenauigkeit und erforderlicher Zykluszeit manuelle oder motorische Bewegungen in Betracht. Die Bedienelemente sollten zum Prozess passen und dem Bediener eine sichere Sicht auf die Last ermöglichen.

5. Überprüfen Sie Pflicht und Umwelt

Berücksichtigen Sie die Exposition im Innen- oder Außenbereich, das Korrosionsrisiko, die Umgebungsbedingungen, die Stromverfügbarkeit, den Wartungszugang und die Anzahl der täglichen Hebezyklen. Diese Faktoren wirken sich auf die erforderliche Konfiguration und den Inspektionsplan aus.

6. Bestätigen Sie den Umzugsbedarf

Wenn der Kran in Zukunft bewegt werden soll, legen Sie fest, wie oft, wie weit und mit welcher Methode. Der Umzug sollte als Entladevorgang geplant werden, gefolgt von einer erneuten Überprüfung des neuen Betriebsstandorts.

A Fundamentloser Auslegerkranist eine lokale Hebelösung, die eine konstruierte selbst{0}}tragende Basis anstelle eines separat konstruierten Betonfundaments verwendet. Es kann dort nützlich sein, wo Flexibilität, minimaler Bauaufwand oder zukünftige Layoutänderungen wichtig sind. Seine Eignung hängt von mehr als der erforderlichen Tragfähigkeit ab: Boden, Grundfläche, Reichweite, Belastung, Lastweg und Installationskontrollen müssen alle zusammen berücksichtigt werden.

Für eine technisch fundierte Auswahl definieren Sie die Handhabungsaufgabe, bestätigen Sie die verfügbare Fläche und den verfügbaren Arbeitsbereich und überprüfen Sie die vorgeschlagene Konfiguration vor der Installation anhand der technischen Dokumentation des Lieferanten.
