Auswahl einesAuslegerkranFalsche Spezifikationen führen zu schlechter Arbeitseffizienz, zusätzlichen Investitionskosten und potenziellen Sicherheitsrisiken. Ein zu kleiner Kran kann die erforderlichen Lasten nicht bewältigen; ein übergroßes Gerät erhöht die Kosten ohne proportionalen Nutzen.

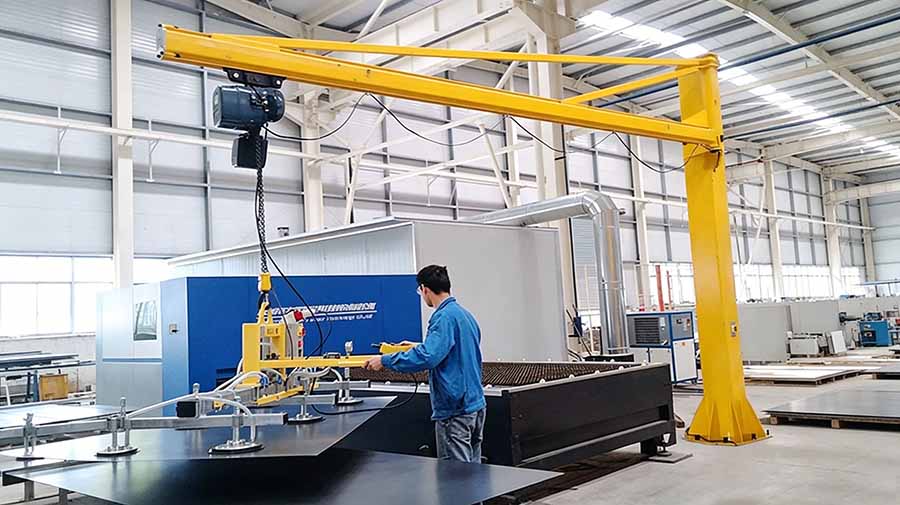

In diesem Leitfaden werden die technischen Kriterien zur Bestimmung der geeigneten Größe eines tragbaren Schwenkkrans beschrieben. Dabei werden Spezifikationsdaten aus der Produktlinie von Kino Cranes und technische Verfahren verwendet, die im Laufe von 15+ Jahren der Kranherstellung entwickelt wurden.

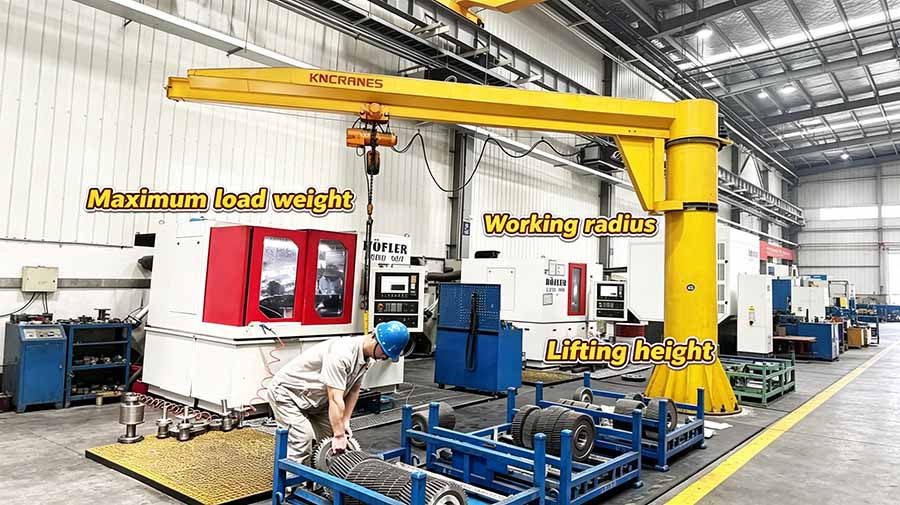

Drei Kernparameter
JederAuslegerkranDie Auswahl beginnt mit drei grundlegenden Messungen:
- Maximales Ladegewicht- das schwerste zu hebende Objekt, einschließlich aller Anschlagmittel, Schlingen und Hakenblöcke.
- Arbeitsradius- der horizontale Abstand vom Drehpunkt des Krans zum am weitesten entfernten Lastplatzierungspunkt.
- Hubhöhe- der vertikale Abstand vom Boden bis zum höchsten Punkt, den der Haken erreichen muss.
Diese drei Parameter definieren den Betriebsbereich des Krans. Nachfolgend wird jedes einzelne im Detail untersucht.
Tragfähigkeit ermitteln
Die Tragfähigkeit ist der zentrale Parameter bei der Auswahl von Schwenkkranen. Die Wahl einer ungeeigneten Kapazitätsklasse birgt versteckte Sicherheitsrisiken und beeinträchtigt die tägliche Arbeitseffizienz.
Berechnung der tatsächlichen Maximallast
Die Nennlast des Krans muss das zu hebende Gesamtgewicht zusammen mit allen unter dem Haken montierten Zubehörteilen übersteigen:
Nennkapazität größer oder gleich dem maximalen Lastgewicht + Anschlaggewicht + Gewicht des Hakenblocks + Sicherheitsmarge
Lokale Industrienormen schlagen vor, einen zusätzlichen Sicherheitszuschlag von 25 % basierend auf der angegebenen Höchstlast zu reservieren. Wenn beispielsweise das Gesamtgewicht der Ladung und des Hebezubehörs 2.000 kg erreicht, benötigt der Kran eine Mindestnennlast von 2.500 kg.
Standardkapazitätsbereiche
Die Produktlinie von Kino Cranes unterteilt tragbare Schwenkkrane in die folgenden Leistungsstufen:
| Dienstklasse | Kapazitätsbereich | Typische Anwendungen |
|---|---|---|
| Leichte Beanspruchung | 250 kg – 1.000 kg | Werkzeughandhabung, Kleinteilemontage, Wartungswerkstätten |
| Mittlere Belastung | 1.000 kg – 3.200 kg | Fertigungslinien, Lagerbeladung, Geräteinstallation |
| Robust | 3.200 kg – 5.000 kg | Stahlverarbeitung, Schwermaschinenmontage, Gießereien |
| Extra strapazierfähig | 5.000 kg – 10.000 kg | Metallurgie, Hafenbetrieb, industrielle Großprozesse |
Kino Cranes liefertSäulenschwenkkrane. Seine Tragfähigkeit liegt zwischen 0,25 Tonnen und 10 Tonnen, während die Hubhöhe zwischen 3 m und 15 m variiert. Wandschwenkkrane haben eine Tragfähigkeit von 0,25 Tonnen bis 5 Tonnen und sind perfekt für die täglichen Arbeitsanforderungen in Werkstatt und Lager geeignet.
Überlegungen zum Arbeitszyklus
Die Häufigkeit des Arbeitseinsatzes hat großen Einfluss auf die Lebensdauer von Schwenkkranen. Einheiten, die bei 20 Hubzyklen pro Stunde nahe ihrer Belastungsgrenze betrieben werden, sind viel stärkeren mechanischen Belastungen ausgesetzt als solche, die nur zweimal am Tag verwendet werden. Für Standorte, die häufige ununterbrochene Hebeaufgaben erfordern, entscheiden Sie sich für einen Kran mit einer Kapazitätsstufe, die über der tatsächlich benötigten Last liegt. Dies trägt dazu bei, den Komponentenabrieb zu reduzieren und die Lebensdauer der Geräte zu verlängern.
Arbeitsradius (Auslegerlänge) bestimmen
Die Auslegerlänge definiert die horizontale Reichweite des Krans. Es bestimmt den Arbeitsbereich - die halbkreisförmige oder voll-kreisförmige Zone, in der Lasten aufgenommen und platziert werden können.
Erforderliche Reichweite messen
Messen Sie vom geplanten Installationspunkt aus den horizontalen Abstand zumam weitesten entfernten Punktwohin eine Ladung geliefert werden muss. Dieses Maß stellt den minimal erforderlichen Arbeitsradius dar.
Kino Cranes bietet die folgenden Radiuskonfigurationen an:
- Säulenschwenkkrane: 3 m bis 10 m Radius
- Wandschwenkkräne-: 2 m bis 6 m Radius
Die Radius-Kapazitäts-Beziehung
Eine wichtige technische Überlegung:Die Nennkapazität nimmt mit zunehmendem Arbeitsradius ab. Ein Kran mit einer Nennlast von 5 t bei 4 m Ausladung kann auf 3 t bei 8 m Ausladung begrenzt werden. Auswahlentscheidungen sollten auf der Lasttabelle des Herstellers für den spezifischen erforderlichen Radius basieren und nicht nur auf der Gesamtkapazitätszahl.
Rotationsbereich
- Säulenschwenkkrane verfügen über eine 360-Grad-Drehfähigkeit und passen sich perfekt an geräumige Arbeitsbereiche an, die eine flexible Materialhandhabung aus mehreren Winkeln erfordern.
- Wandschwenkkrane verfügen über ein 180-Grad-Drehdesign und eignen sich für tägliche Hebeaufgaben neben Wänden und vertikalen Säulen, ohne dass eine vollständige Drehung erforderlich ist.
Bei Hebearbeiten, die auf einzelne Seitenwandbereiche beschränkt sind, können wandmontierte Schwenkkrane die Bodenflächennutzung effektiv optimieren und die Gesamtkosten des Projekts senken.
Hubhöhe ermitteln
Hubhöhe - wird technisch als bezeichnetHöhe unter dem Ausleger (HUB)- ist der vertikale Abstand vom Boden zur Unterseite des Auslegers in seiner höchsten Position.
Verfahren zur Höhenberechnung
1.Überprüfen Sie die maximale Höhe von Barrieren, einschließlich Lagerregalen, Produktionsmaschinen und Türrahmen, die Waren passieren müssen.
2.Berücksichtigen Sie die tatsächliche Höhe des Transportgutes.
3. Berücksichtigen Sie die vertikale Abmessung der Schlingen- und Hakenteile.
4. Halten Sie einen Sicherheitsabstand von mindestens 300 Millimetern ein, um einen stabilen Ladungsumschlag zu gewährleisten.
Praktische Berechnungsreferenz: maximale Barrierenhöhe 4,5 m, Ladungshöhe 1,2 m, Schlingen- und Hakenhöhe 0,5 m
Mindest-HUB=4.5 + 1.2 + 0.5 + 0.3=6.5 m
Schwenkkrane von Kino Cranes decken Hubhöhen von 3 m bis 15 m ab. Die Produktpalette erfüllt die Installationsanforderungen für Werkstätten mit niedriger Decke sowie große Industriegebäude mit großem vertikalen Raum.
Auswahl der Montagekonfiguration
Die Montageart wirkt sich direkt auf die Abmessungen des Krans, die Installationsanforderungen und die betriebliche Flexibilität aus.
Bodenmontierter (Säulen-)Auslegerkran
- Optimale Anwendung: Weitläufige offene Arbeitsbereiche, feste Arbeitsplätze und Lagerplätze im Freien
- Installationsvoraussetzung: Festes Stahlbetonfundament oder individuell angefertigte Bodenplatte
- Betriebsvorteil: Vollständige 360-Grad-Drehabdeckung, große Auswahl an Tragfähigkeiten, optionale bewegliche Strukturkonstruktionen
- Platzerwägung: Für die untere Basisbaugruppe muss ein gewisser Platz auf dem Boden reserviert werden
Wandmontierter Auslegerkran-
- Optimale Anwendung: Montagepositionen entlang von Gebäudewänden und tragenden Struktursäulen
- Installationsanforderung: Massive Wand oder verstärkte Säule, die das Gesamtgewicht des Krankörpers und die maximale Arbeitslast tragen kann
- Betriebsvorteil: Benötigt keine Bodenfläche, günstige Installationskosten und schnelle{0}}Einrichtung vor Ort
- Platzbedarf: Der Drehbereich ist auf 180 Grad begrenzt, die maximal zulässige Last erreicht 5 t
Kino Cranes bietetVielfältige Befestigungsmöglichkeiten sowohl für die Wand- als auch für die Bodenmontagemit einer Auswahl an Hebezeugen - Elektroseilzügen, Kettenzügen und manuellen Hebezeugen - passend zu jeder Krankonfiguration.
Beispiel für eine bearbeitete Größe
Eine metallverarbeitende Fabrik in Singapur benötigt Auslegerkranausrüstung zum Transport gestanzter Metallwerkstücke.
| Parameter | Wert |
|---|---|
| Schwerste Komponente + Takelage | 1.800 kg |
| Erforderliche Kapazität (mit 25 % Marge) | 2.250 kg →2,5 t ausgewählt |
| Am weitesten von der Säule entfernt | 5.5 m → 6 m Radius ausgewählt |
| Erforderliche Hubhöhe | 5.8 m → 6 m Hubhöhe gewählt |
| Installationsort | Entlang der Werkstattwand |
| Erforderliche Deckung | 180 Grad ausreichend |
Für dieses Arbeitsszenario bieten wir den passenden Wandschwenkkran von Kino Cranes an. Das Gerät verfügt über eine Nennkapazität von 2,5 t, einen Arbeitsradius von 6 m und eine Hubhöhe von 6 m und ist mit einem Elektrokettenzug und einem hängenden Steuersystem ausgestattet.
Häufige Spezifikationsfehler
- Ohne zukünftige Kapazitätsanforderungen.Die Dimensionierung eines Krans für das erwartete Betriebswachstum ist deutlich kostengünstiger-als der Austausch einer unterdimensionierten Einheit innerhalb von zwei Jahren.
- Verlassen Sie sich auf die Gesamtkapazität, ohne die Lasttabellen zu Rate zu ziehen.Die Nennkapazität variiert je nach Radius; Die Auswahl muss anhand der Lasttabelle des Herstellers für den erforderlichen Arbeitsradius überprüft werden.
- Unterschätzung der Fundamentanforderungen.Bodenmontierte Kräne erfordern technische Fundamente, die für die kombinierten statischen und dynamischen Belastungen ausgelegt sind.
- Vernachlässigung von Headroom-Einschränkungen.Bei Installationen mit niedrigen Decken-können unter Umständen Hubkonfigurationen mit geringer-Kopffreiheit erforderlich sein, die sich auf die Gesamtabmessungen des Krans auswirken.
- Viele Käufer konzentrieren sich lediglich auf die anfänglichen Anschaffungskosten und ignorieren dabei die langfristigen Betriebskosten.Budget-krane, die nicht den tatsächlichen Arbeitsbedingungen entsprechen, verursachen zusätzliche Ausgaben für die Wiederherstellung nach Ausfallzeiten, routinemäßige Wartungsarbeiten und Arbeiten zur Verbesserung der Sicherheit.
Über Kino Cranes
Seit seiner Gründung im Jahr 2008 beschäftigt sich Kino Cranes mit der Kranentwicklung, der Herstellung, dem Verkauf im Ausland, der Installation vor Ort und der Nachbetreuung nach dem Verkauf.
- 1,200+ Mitarbeiter, darunter 180+ professionelle Ingenieure und technische Spezialisten
- 280 Hektar große Produktionsanlage mit über 210 Produktions- und Präzisionsprüfgeräten
- 2,000+ erfolgreiche Projektabwicklungen für verschiedene Industriezweige in mehr als 50 Ländern
- Alle Produkte entsprechen den CE- und ISO-Standards und übernehmen Kernkomponenten vertrauenswürdiger globaler Marken wie ABB, SEW, Siemens und SKF
- Flexible kundenspezifische Konstruktion verfügbar - Motoren, Untersetzungsgetriebe und Lager können an individuelle Kundenanforderungen angepasst werden
- Professionelle Teams im Ausland sorgen für die Montage vor Ort,-die Inbetriebnahme der Ausrüstung und die Betriebsschulung
Kino Cranes bedient die lokale Nachfrage und beliefert Singapur und die weitere südostasiatische Region über Kino Cranes Pte. Ltd. bietet reaktionsschnellen regionalen technischen Support, der durch unsere gesamten Fertigungsressourcen unterstützt wird.
Checkliste zur Angebotsgrößenbestimmung vor-
Bevor Sie ein formelles Angebot anfordern, sollten die folgenden Daten vorbereitet werden:
- Maximales Ladungsgewicht (einschließlich sämtlicher Takelage und Geräte unterhalb-des-Hakens)
- Erforderlicher Arbeitsradius
- Erforderliche Hubhöhe unter dem Ausleger
- Verfügbarer Boden- und Wandraum am Installationsort
- Bevorzugte Montagekonfiguration (Boden-montiert oder Wand-montiert)
- Klassifizierung der Einschaltdauer (Aufzüge pro Stunde, Betriebsstunden pro Tag)
- Betriebsumgebungsbedingungen (innen/außen, Umgebungstemperaturbereich)
- Verfügbare Netzteilspezifikationen
- Geplanter Kapazitätserweiterungsbedarf
Technische Beratung
Für Anwendungen, die eine detaillierte technische Analyse erfordern, bietet Kino Cranes Standortbewertungs- und Spezifikationsprüfungsdienste an. Das Ingenieurteam bewertet Betriebsparameter, empfiehlt Krankonfigurationen und liefert detaillierte technische Angebote.
